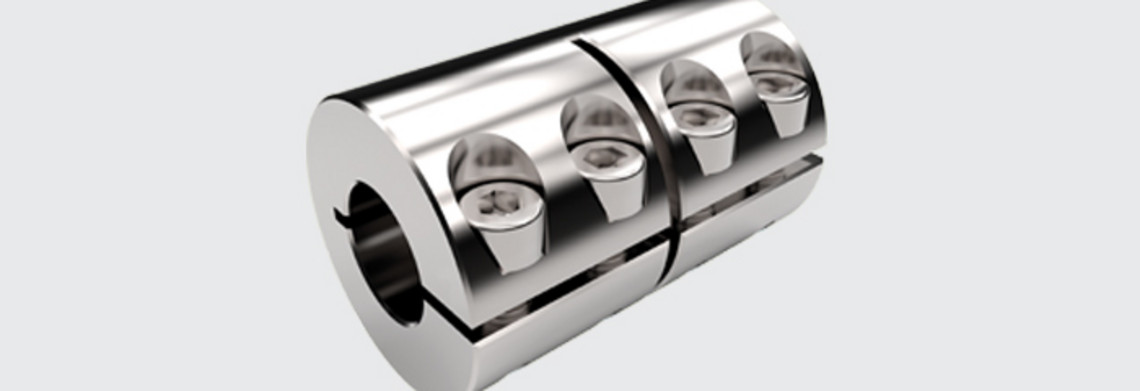

Schalenkupplung Stahl/Edelstahl
Einfache Wellenverbindung
Die Schalenkupplungen aus hochwertigem Stahl oder Edelstahl sind dreh- und biegestarre Verbindungskupplungen.
Sie bieten eine einfache und kostengünstige Verbindung von zwei Wellen.
Diese starren Wellenkupplungen sind kleine, kompakte Allrounder, die hohe Drehmomente spielfrei auf geringem Bauraum übertragen.
Ein weiteres Merkmal der Klemmkupplungen ist eine hohe Steifigkeit, was zu sehr guten Positioniergenauigkeiten in dynamischen Antrieben führt. Darüber hinaus sind die Schalenkupplungen verschleiß- und wartungsfrei.
Die starren Kupplungen sind in geschlitzter (einteilig) oder geteilter (zweiteilig) Ausführung erhältlich.
Dabei ermöglicht die zweiteilige Ausführung eine einfache und schnelle radiale Montage.
Die Schalenkupplungen sind standardmäßig mit zylindrische Fertigbohrungen ohne Nut. Darüber hinaus sind auf Anfrage auch Bohrungen mit Passfedernut und Bohrungen mit unterschiedlichen Durchmessern möglich.
Vorteile
Wartungsfrei
Spielfrei
Kostengünstig
Lange Lebensdauer
Einfache Montage
Kompakte Bauform
Hohe Positioniergenauigkeit
Anwendungsbereiche
Die Einsatzbereiche der Schalenkupplungen sind überwiegend Anwendungen, bei denen kein Ausgleich von Wellenverlagerungen notwendig sind und eine relativ hohe Drehmomentübertragung auf kompakten Bauraum erforderlich ist.
Haupteinsatzgebiete sind deshalb vor allem im Lebensmittelbereich und der Pharmatechnik, wie z.B. in Mischern.
Darüber hinaus aber auch im allgemeinen (Sonder-)Maschinenbau für eine Vielzahl von Anwendungen.
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
| 8 | 8 mm | 50 Nm |
| 10 | 10 mm | 85 Nm |
| 12 | 12 mm | 105 Nm |
| 14 | 14 mm | 160 Nm |
| 15 | 15 mm | 180 Nm |
| 16 | 16 mm | 200 Nm |
| 19 | 19 mm | 300 Nm |
| 20 | 20 mm | 350 Nm |
| 25 | 25 mm | 400 Nm |
| 30 | 30 mm | 475 Nm |
| 35 | 35 mm | 1.100 Nm |
| 40 | 40 mm | 1.325 Nm |
| 50 | 50 mm | 2.250 Nm |
