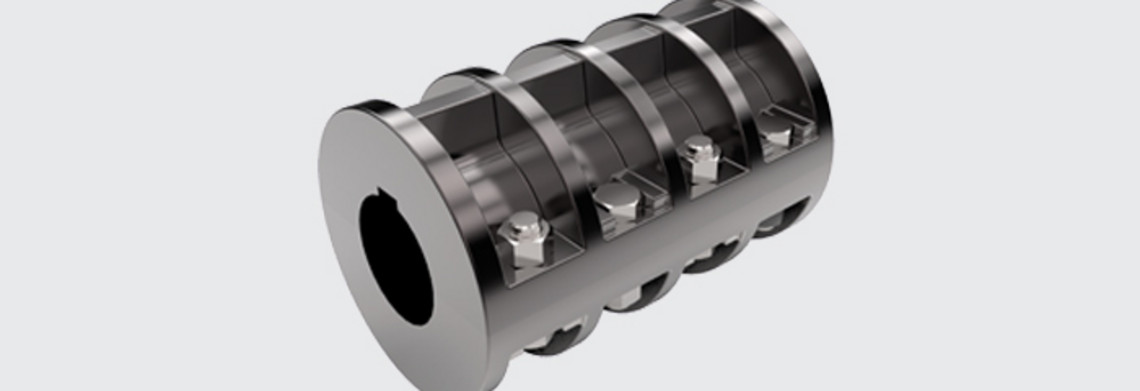

Schalenkupplung DIN 115
Robuste Wellenverbindung
Die Schalenkupplung DIN 115 aus hochwertigem Grauguss ist eine sehr robuste dreh- und biegestarre Verbindungskupplung.
Diese Kupplung ist eine der ältesten Bauformen zur starren Verbindung von zwei Wellen und ist seit Jahrzehnten bewährt.
Diese starren Wellenkupplungen übertragen hohe Drehmomente verschleiß- und wartungsfrei.
Weitere Merkmale der Klemmkupplungen sind eine hohe Steifigkeit und eine solide Konstruktion mit Verstärkungsrippen.
Die zweiteilige Standardausführung der starren Kupplung DIN 115 (Typ A) ermöglicht eine einfache und schnelle radiale Montage.
Die Schalenkupplungen sind standardmäßig mit zylindrischer Fertigbohrung und Passfedernut ausgeführt. Darüber hinaus sind auf Anfrage auch Bohrungen ohne Nut und Bohrungen mit unterschiedlichen Durchmessern (Typ B), sowie mit Einlegeringen für eine vertikale Montage (Typ C) möglich.
Vorteile
Wartungsfrei
Verschleißfrei
Robuste Ausführung
Lange Lebensdauer
Einfache Montage
Kostengünstig
Hohe Verfügbarkeit
Anwendungsbereiche
Die Einsatzbereiche der Schalenkupplungen DIN 115 sind überwiegend Anwendungen, bei denen kein Ausgleich von Wellenverlagerungen notwendig sind und eine hohe Drehmomentübertragung erforderlich ist.
Haupteinsatzgebiete sind z.B. Transmissionswellen und Mischer.
Darüber hinaus aber auch im allgemeinen (Sonder-)Maschinenbau für eine Vielzahl von Anwendungen.
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
| 20 | 20 mm | 25 Nm |
| 25 | 25 mm | 40 Nm |
| 30 | 30 mm | 60 Nm |
| 35 | 35 mm | 80 Nm |
| 40 | 40 mm | 100 Nm |
| 45 | 45 mm | 125 Nm |
| 50 | 50 mm | 150 Nm |
| 55 | 55 mm | 500 Nm |
| 60 | 60 mm | 850 Nm |
| 65 | 65 mm | 1.250 Nm |
| 70 | 70 mm | 1.700 Nm |
| 75 | 75 mm | 2.000 Nm |
| 80 | 80 mm | 2.500 Nm |
| 90 | 90 mm | 3.800 Nm |
| 100 | 100 mm | 5.400 Nm |
| 110 | 110 mm | 7.500 Nm |
| 120 | 120 mm | 11.000 Nm |
| 125 | 125 mm | 11.000 Nm |
| 140 | 140 mm | 15.000 Nm |
| 160 | 160 mm | 23.000 Nm |
| 180 | 180 mm | 32.000 Nm |
| 200 | 200 mm | 40.000 Nm |
| 220 | 220 mm | 50.000 Nm |
