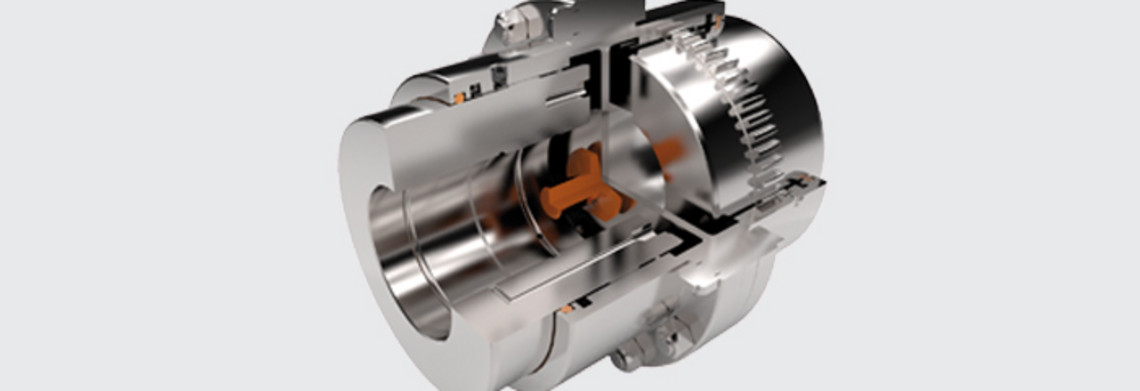

Zahnkupplung GC-ECO
Hochbelastbare drehstarre Ausgleichskupplung
Die Zahnkupplung GC-ECO ist eine drehstarre doppelgelenkige Ganzstahlkupplung aus hochwertigen Werkstoffen.
Die Bogenverzahnung auf der Kupplungsnabe ist das Herzstück der Zahnkupplung. Sie überträgt das Drehmoment formschlüssig und gleicht axiale, radiale und winklige Wellenversätze aus.
Die Bogenzahnkupplung ist fettgeschmiert mit einer Rundschnurring-Abdichtung und entspricht dem internationalen Standard.
Dabei gewährt sie eine hohe Betriebssicherheit sowie Lebensdauererwartung infolge der zuverlässigen Schmierung der Balligverzahnung.
Die Ganzstahl-Zahnkupplungen GC-ECO sind für horizontalen Einbau geeignet. Auf Anfrage sind auch Sondervarianten wie z.B. für vertikalen Einbau, mit Zwischenhülsen /-wellen für große Wellenabstände oder mit Längenausgleich lieferbar.
Die Kupplungsnaben sind standardmäßig für zylindrische Fertigbohrungen mit Passfedernut, die wir nach Kundenvorgabe einbringen. Darüber hinaus sind auf Anfrage auch Sonderbohrungen oder Profilverzahnungen möglich.
Vorteile
Umfangreiches Standardsortiment
Hohe Verfügbarkeit
Hohe Betriebssicherheit
Lange Lebensdauer
Einfache Montage
Kompakte Bauform
Hohe Leistungsdichte
Anwendungsbereiche
Die Einsatzbereiche der Zahnkupplung GC-ECO sind überwiegend Anwendungen mit hohen Drehmomenten und stoßbelastete Antriebe.
Haupteinsatzgebiete sind deshalb vor allem in Stahl- und Zementwerken, Papier- und Kunststoffindustrie und im Bergbau.
Darüber hinaus aber auch im allgemeinen Maschinenbau für eine Vielzahl von Anwendungen wie z.B. Mühlen, Hub- und Fahrwerke, Förderanlagen, Mischer, Getriebe etc.
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
| 52 | 52 mm | 1.900 Nm |
| 62 | 62 mm | 2.900 Nm |
| 78 | 78 mm | 5.700 Nm |
| 98 | 98 mm | 9.000 Nm |
| 112 | 112 mm | 14.500 Nm |
| 132 | 132 mm | 22.800 Nm |
| 156 | 156 mm | 34.800 Nm |
| 174 | 174 mm | 45.800 Nm |
| 190 | 190 mm | 70.800 Nm |
| 210 | 210 mm | 85.400 Nm |
| 233 | 233 mm | 150.000 Nm |
| 280 | 280 mm | 200.000 Nm |
